5.4. Методические рекомендации по приемке систем пожарной сигнализации

Методические рекомендации [1] регламентируют контроль выполнения проектных решений при приемке автоматических систем пожарной сигнализации (АСПС) в эксплуатацию.

5.4.1. Общие положения

Приемка АСПС в эксплуатацию должна осуществляться рабочей комиссией, назначенной приказом руководителя предприятия (органи­зации-заказчика (22).

В состав рабочей комиссии включают представителя заказчика (председатель комиссии), генподрядчика, проектной, монтажной и пусконаладочной организации, а также организации, осуществляющей ТО и Р, представителя ГПС. Участие представителей ГПС в составе государственных, ведомственных приемочных комиссий является обя­зательным. К участию в работе комиссий помимо официального пред­ставителя органов ГПС могут привлекаться работники ГПС, осущест­вляющие контроль в ходе строительства и дальнейшей эксплуатации объекта (пп. 2, 4 НПБ 05) (23).

Работа комиссии проводится по программе приемочных испыта­ний, согласованной с территориальным органом ГПС и утвержденной заказчиком. Программа приемочных испытаний должна включать (24):

основные характеристики объекта испытаний;

цель испытаний;

состав приемочной комиссии;

объем испытаний и проверок;

материально-техническое обеспечение испытаний;

требование безопасности;

методику испытаний;

критерии оценки результатов испытаний.

Рабочая комиссия должна (26):

проверить качество и соответствие выполненных монтажно-нала­дочных работ проектной документации, СНиП, ПУЭ, НПБ, технической документации предприятий-изготовителей;

провести комплексные испытания автоматической установки пожаротушения в соответствии с программой приемочных испытаний. После проведения комплексных испытаний составляется акт (приложе­ние 28).

При обнаружении рабочей комиссией несоответствия выполненных монтажно-наладочных работ проекту, требованиям нормативной документации составляется протокол с указанием выявленных недо­статков и сроков их устранения, а также ответственных за это органи­заций. После устранения указанных в протоколе недостатков монтажно-наладочная организация должна вновь предъявить установку к сдаче (27).

Представитель органа ГПС, входящий в комиссию, обязан (29):

принять участие в проверке и приемке смонтированного обору­дования системы пожарной защиты, ознакомиться с сертификатами, техническими паспортами и другими документами, удостоверяющими показатели качества оборудования, актами испытания систем и уста­новок противопожарной защиты;

сообщить письменно председателю рабочей комиссии мнение органа ГПС о выполнении предусмотренных проектом мероприятий и готовности установки к приемке в эксплуатацию, а при наличии недоделок — составить и вручить их перечень.

При выявлении нарушений требований нормативных документов, проектных решений и мероприятий представитель органа ГПС пись­менно излагает председателю комиссии особое мнение, при этом акт приемочной комиссии не подписывается (30).

5.4.2. Особенности приемки в эксплуатацию систем пожарной сигнализации

Документация, предъявляемая при приемке в эксплуатацию систем пожарной сигнализации, должна соответствовать приложению 30 (35.1).

Приемка в эксплуатацию АСПС без проведения комплексной наладки и опробования не допускается (35.2).

При приемке в эксплуатацию выполненных работ по монтажу и наладке АСПС рабочая комиссия проводит (35.3):

проверку качества и соответствия выполненных монтажно-нала­дочных работ представленной документации, ПУЭ, технологическим картам и технической документации предприятий-изготовителей;

измерение сопротивления изоляции шлейфа сигнализации и электропроводок;

измерение сопротивления шлейфа сигнализации;

проверку соответствия технической реализации категории надежности электроснабжения требованиям ПУЭ и проектной докумен­тации;

комплексные испытания работоспособности АСПС, включающие:

проверку выдачи извещения «Пожар» при воздействии на ПИ соответствующими имитаторами факторов пожара;

проверку выдачи извещения «Неисправность» при обрыве или коротком замыкании шлейфа сигнализации и соединительных линий управления;

проверку, при необходимости, других сигналов электроуправления и сигнализации, предусмотренных проектом в соответствии с НПБ 88.

В необходимых случаях комиссия проводит и другие проверки параметров, оговоренные техническими условиями на аппаратуру.

Методика испытаний при приемке технических средств сигнали­зации в эксплуатацию определяется в каждом конкретном случае рабо­чей комиссией (35.4).

При обнаружении несоответствий выполненных работ проектной документации или акту обследования, а также требованиям настоящих правил комиссия должна составить акт о выявленных отклонениях (при­ложение 31), на основании которого монтажно-наладочная организация должна устранить их в оговоренный срок и вновь предъявить ТС сигна­лизации к сдаче (35.5).

АСПС считаются принятыми в эксплуатацию, если проверкой установлено следующее (35.6):

монтажные и пусконаладочные работы выполнены в соответствии с требованиями НПБ 88, ПУЭ, РД 78.145-93, технологическими картами и техни­ческой документацией предприятий-изготовителей;

результаты измерений в пределах нормы;

комплексные испытания работоспособности технических средств сигна­лизации дали положительные результаты.

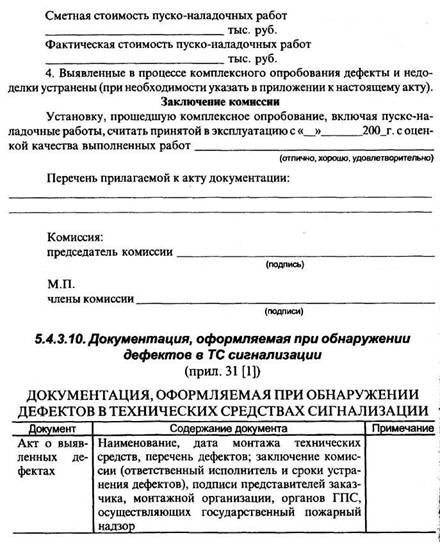

Прием ТС сигнализации в эксплуатацию должен оформляться ак­том согласно приложению 32 (35.7).

5.4.3. Формы документов, составляемые при монтаже и приемке ТС АСПС в эксплуатацию

5.4.3.1. Перечень производственной документации

В соответствии с приложением 30 [1] при монтаже ТС сигнализа­ции должна быть составлена, а при их сдаче — передана рабочей комис­сии (за иски. пп. 2, 3) производственная документация, приведенная в таблице.



Таблица



Документ	Содержание документа	Примечание
1. Акт обследования	Наименование объекта, коли­чество зданий, помещений, этажность, вид строения, ука­зание о типе извещателей, приемно-контрольных прибо­ров, оповещателей и местах их установки для каждого здания (помещения); указание о про­тяженности, видах прокладки проводов и их защите; указа­ние об электропитании, смет­ной стоимости и планируемом сроке по монтажу; подписи представителей заказчика, ор­ганов ГПС	К акту прилагают смету на монтажно-наладочные рабо­ты, план-схему объ­екта. Акт оформ­ляется при отсутст­вии проекта
2. Акт передачи обо­рудования, изделий и материалов в монтаж
3. Акт готовности зданий, сооружений к производству мон­тажных работ		По форме прило­жения 11
4. Акт освидетельст­вования скрытых ра­бот (при монтаже электрических прово­док)	Составляется на работы, вы­полненные в стенах, потолках, полу, земле, по канализации	По форме прило­жения 21
5. Акт о проведении входного контроля	Наименование, тип и марка, заводской номер или марки­ровка изделия, предприятие-изготовитель, дата изготовле­ния и поступления; заключе­ние о готовности; подпись ответственного представителя организации выполнившей входной контроль
6. Протокол прогрева кабеля на барабанах	Номер барабана; марка кабе­ля, число жил и сечение (мм2); длина кабеля (м); температура в начале и конце прогрева (°С); напряжение (В); ток (А); температура воздуха в месте прокладки кабеля (°С); дата окончания работ по проклад­ке; подписи представителей заказчика, монтажной органи­зации	Составляется в том случае, когда мон­таж кабеля произ­водится при отри­цательных темпера­турах (по форме прил. 20)



		Окончание таблицы
Документ	Содержание документа	Примечание
7. Акт испытания защитных трубо­проводов с разде­лительными уплот­нениями на герме­тичность	Номер   трубной   проводки;   ус­ловный диаметр  (мм);  испыта­тельное  давление  (кПа);  время выдержки (ч); падение давления (% в ч); допустимая величина дав­ления (кПа); заключение о при­годности трубопроводов для экс­плуатации  с  указанием  класса взрывоопасной   зоны.   Подписи представителей заказчика и мон­тажном организации	Составляется при монтаже ТС сиг­нализации        во взрывоопасных зонах (по форме приложения 22)
8. Протокол изме­рения сопротивле­ния изоляции элек­тропроводок	Наименование и номер позиции по  рабочим  чертежам;  данные контрольных приборов; данные испытаний: марка провода (кабе­ля), количество и сечение жил, сопротивление изоляции. Заклю­чение  об  испытании.   Подписи представителей  заказчика,  мон­тажной организации	По форме прило­жения 19
9. Акт об оконча­нии монтажных работ	Наименование   смонтированных средств сигнализации, наимено­вание объекта, организации-раз­работчика проекта (акта обследо­вания); монтажной организации, период  выполнения  работ,  ре­зультат проверки заключение ко­миссии; подписи представителей заказчика, монтажной и пускона­ладочной организации	Составляется (по форме прил. 12) в том случае, если монтажная орга­низация выполня­ла только монтаж. К акту прилагает­ся ведомость смонтированных   ; ппкп (ППУ) и: извещателей
10. Акт об оконча­нии пусконаладоч­ных работ	Период проведения пусконаладо­чных работ, наименование смон­тированного комплекса сигнали­зации; дата и номер договора; перечень   выполненных   работ, заключение   комиссии;   подписи представителей заказчика и пуско­наладочной организации	По форме прило-; жения 24
11. Ведомость смо­нтированных ППКП   (ППУ)   и извещателей	Наименование объекта, смонти­рованных ТС сигнализации, но­мер позиции спецификации про­екта, наименование, тип, пред­приятие    изготовитель,    коли­чество;  подписи  представителей монтажно-наладочной   организа­ции и заказчика	1

























Таблица Документ                      Содержание документа                  Примечание Акт о приемке  Наименование смонтированных средств сиг-системы    по-  нализации объекта, организации, разрабо-жарной сигна- тавшей проект; наименование монтажной лизации в экс-  организации,  период выполнения  работ, плуатацию       сметная и фактическая стоимость монтаж­ных работ; наименование пусконаладочной организации;  период  выполнения  работ, сметная и фактическая стоимость пускона­ладочных работ; результаты измерений со­противления изоляции шлейфа сигнализации и сопротивления шлейфа сигнализации; ре­зультат   проведения   испытаний   работо­способности технических средств; заключе­ние комиссии, подписи представителей за­казчика, монтажной, пусконаладочной ор­ганизации, органов ГПС, осуществляющих государственный пожарный надзор
